产品特点及优势
光学设计
- 一体式的三轴联动激光扫描加工，具有高集成度与高灵活性。
- 全反射式光学设计，突破传统Z轴透射式机械传动造成的速度瓶颈。
- 超高速Z轴动态响应，支持异形曲面的高效激光加工。
伺服驱动
- 基于多核心处理器的并行驱动硬件架构，实现ns级多轴时序的同步。
- 全数字驱动方案，降低温漂造成的精度损失，确保长期稳定运行
机械结构
- 主体框架采用一体成型CNC工艺，结构强度与精度均得到有效保证。
- 内部折叠光路优化，实现紧凑尺寸设计，满足空间敏感型用户需求。
产品指标
|
参数 |
XCS-3D-R |
|
激光波长(nm) |
515 ~ 532 / 1030 ~ 1064 |
|
入光孔径(mm) |
14 |
|
XY扫描角度(光学)(°) |
≤ ±25 |
|
XY扫描速度(m/s) |
≤ 5(f =160 mm) |
|
激光Z轴运动范围(mm) |
≤ ± 15(f =160 mm) |
|
激光Z轴扫描速度(m/s) |
≤ ≥ 30(f =160 mm) |
|
跟踪误差(ms) |
≤ 0.15 |
|
重复定位精度(μrad) |
≤2 |
|
非线性度(%) |
<0.5 |
|
>8小时长期漂移(μm) |
< 15(f =160 mm) |
|
供电要求 |
(30VDC,≥ 5A)× 2组 |
|
通讯协议 |
XY3-100 |
|
产品尺寸(mm) |
270 × 210 × 220 |

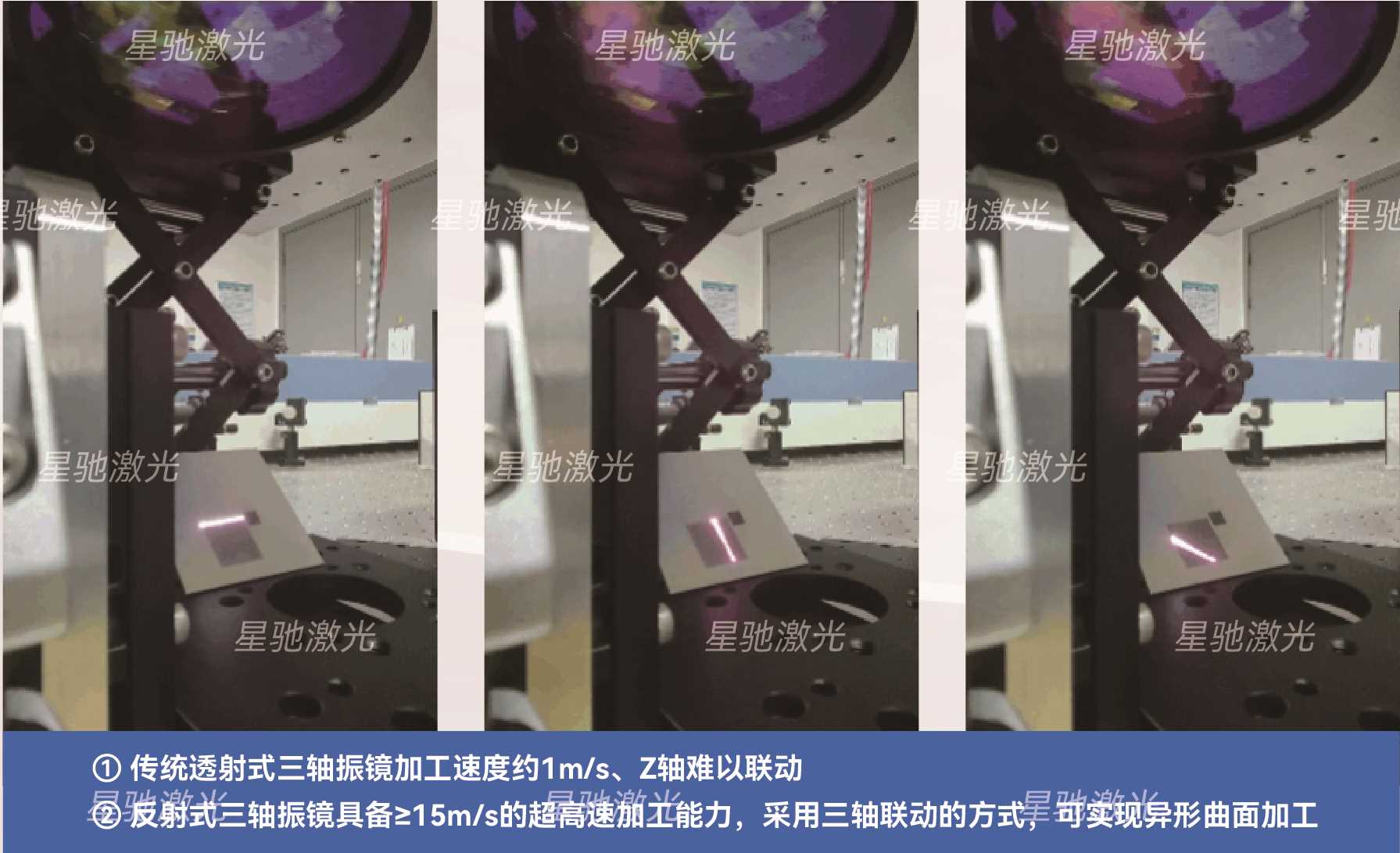

加工效果
超高速三轴振镜
超高速三轴振镜是一种全光学三轴(x、y、z)扫描加工解决方案，基于创新的一体式全反射振镜形态与内部光路折叠优化设计，突破传统动态聚焦方案光学Z轴速度限制，实现紧凑体积下大幅面、超高速的三维空间激光扫描加工，可应用于3C电子、微结构加工、激光曲面清洗等精密加工领域。
